“建”證匠心 ，“筑”夢十四運 | 翔遠工程助力十四運盛大開幕
十四運，是中華人民共和國第十四屆全國運動會，簡稱“全運會”和“十四運”。第十四屆全運會是疫情防控常態化下舉辦的首個國內重大綜合性體育賽事，也是北京冬奧會前我國舉辦的規格和水平最高的體育賽事，具有實戰演練的重大意義。在中國共產黨成立100周年、“十四五”開局之年，舉辦一屆精彩圓滿的全運盛會，意義重大，使命非凡。這也是我國首次在西北地區舉辦的頂級體育盛會，對于推動陜西省體育事業和體育產業發展，融入“一帶一路”戰略、實現新時代追趕超越目標，意義非凡。
西安翔遠裝飾工程有限責任公司立足陜西，放眼全國，是建筑裝飾行業施工雙一級、設計雙甲級企業，12年來，一直秉承著匠心做企業的責任與擔當。從愛國、創新、誠信、社會責任等方向，翔遠工程始終支持國家，支持黨，積極承擔社會責任，推動建筑裝飾行業高質量發展，積極爭做優秀企業，真誠回報社會，先后承建了青海藏文化博物館、孫思邈紀念館、黃帝文化中心博物館、安康機場、銅川博物館、陜西奧體中心體育館、延安新區全民健身運動中心等國家大型場館類項目的內外裝飾工程，積累了豐富的場館類項目裝飾設計及施工經驗，其中陜西奧體中心體育館、延安新區全民健身運動中心體育館作為53個十四運的比賽場館之一，我司承建的幕墻、裝飾工程全部驗收合格。
解讀 設計亮點

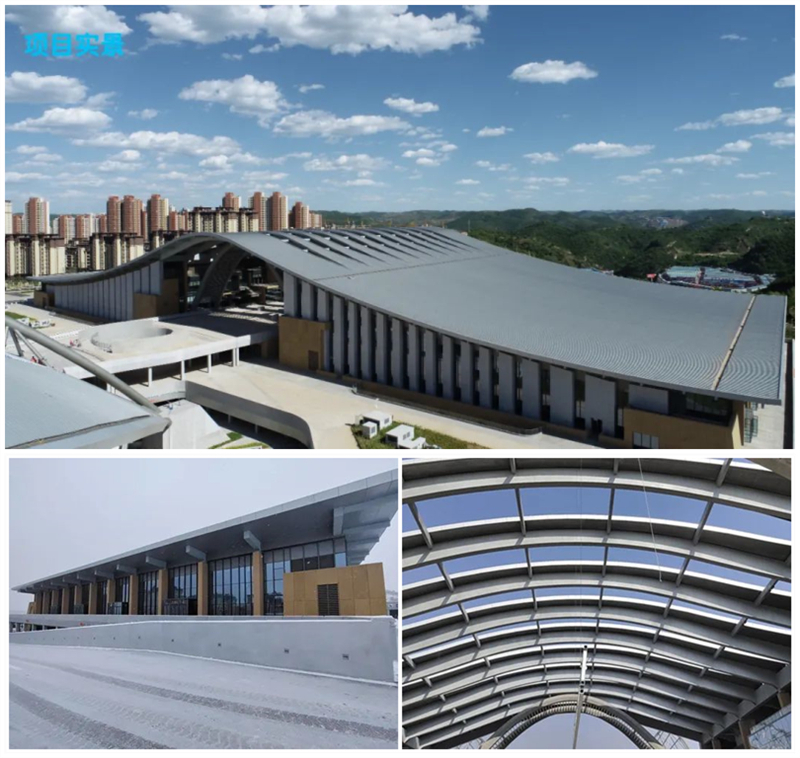

陜西省奧體中心項目原建筑由中國建筑設計院負責設計，我司在此基礎上對外立面進行了深化設計。整體造型寓意深刻，以人文歷史寓意。造型新穎、外觀設計現代感十足。以雙曲面網殼支撐的靈動飄逸的銀色屋面融合曲線平臺、多級步道及雙層柱廊等立面相結合的設計理念，外幕墻設計中既有仿秦俑鎧甲的開縫式疊鋪石材幕墻，呈現出一種雕琢過的歷史美感，又有型鋼邊緣和剔透的玻璃幕墻及金屬質感超強的鋁板幕墻進行點綴，突出了現代氣息。低調而獨特，猶如大唐樂舞中回環飄舞的絲帶，給人以靈動、飄逸之感！
本工程的造型、收邊收口繁多,較為復雜，通過采用 BIM 進行深化設計、優化合理安排材料下單尺寸、施工順序，根據模型的逼真呈現，進行方案優化，節點改進，從而提高施工質量和觀感質量，并在施工前對工人進行 4D 可視化技術交底。
屋面月牙處造型更為復雜且設置有電動排煙開啟窗，主體屋蓋為雙曲面網殼結構。
奧體中心幕墻為扭曲面，通過BIM三維可視化設計易于發現并解決二維平面設計盲點。

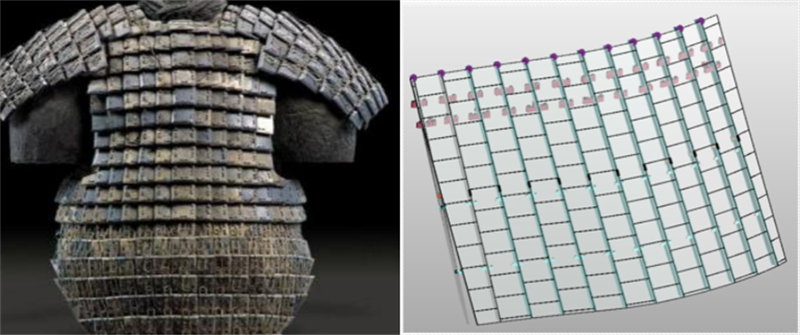

本項目石材幕墻具有視覺效果震撼、立體感強、安裝調節方便、防水性能好、成本低的開縫疊加式背栓石材幕墻系統。具有良好的創新性、實用性。石材排版及布置方式獨特，層次豐富。有效解決了傳統石材幕墻單調的排版方式，使得石材幕墻視覺效果更加立體，像在建筑上雕刻出的藝術品。其發明靈感來自秦朝士兵鎧甲鱗片。
解讀 工程打造
陜西奧體中心體育館作為十四運會比賽場館，工期緊、任務重、要求高，但客戶的需求就是我們的奮斗目標。中標后，翔遠人爭時間、抓進度、克難點、保質量，全面掀起施工高潮，在確保時間節點按時完成的同時，全力打造精品工程。公司迅速啟動項目前期準備工作，與設計院、業主方、總包方高效對接幕墻方案、材料封樣及主體結構進度等，一組組數字背后是翔遠人的艱辛付出與榮譽見證。
爭分奪秒 使命必達
30d 完成幕墻方案深化設計確認
20d 材料封樣工作獲得各方認可
15d 各材料完成下單和加工生產
10d 施工現場各項措施投入使用
... ...
施工過程中，項目部每天召開碰頭會，一天一總結，一天一安排，落實施工進度，嚴格把控項目質量和安全，確保質量與安全并進，效率與速度同行。公司各后臺支撐部門加班加點，解決施工過程中技術、材料、資金等難題，為項目的正常施工保駕護航。
2020年年初，受傳統春節假期和新冠疫情影響，節后復工復產工作一再推遲，人員和材料組織工作異常艱難。對此，翔遠充分發揮資源組織優勢，停工停產期間居家辦公，落實復工后人員到崗、組織材料廠家落實生產計劃，確保復工復產后人員和材料按期到位。

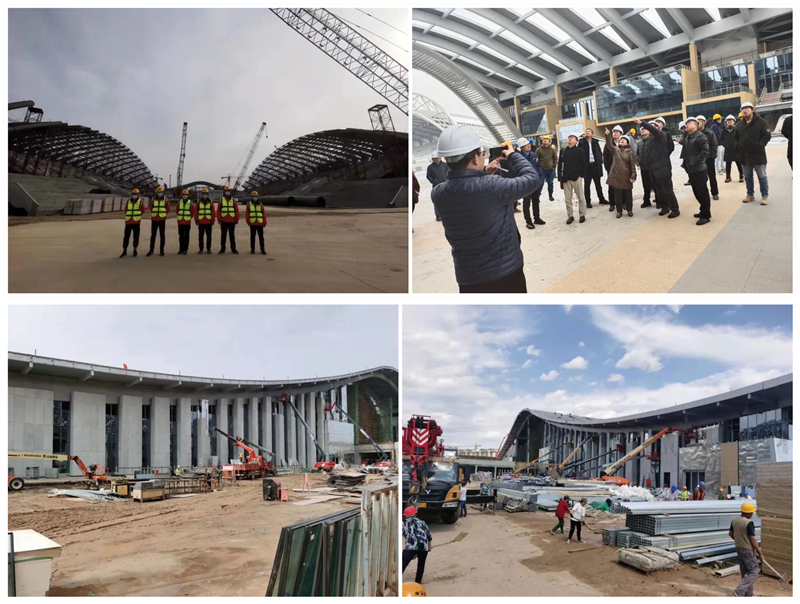

復工復產后，距離項目完工只剩三個月，我司迅速組織80余人進場施工，近兩萬平方米玻璃、鋁板陸續到場……重任在肩，翔遠的建設者們扛起責任與擔當，拿出勇奪冠軍的精神，日夜奮戰，風雨無阻，項目團隊和公司后臺各部門放棄節假日，堅守崗位，緊盯現場，他們忙并快樂著，因?yàn)槊刻斓呐?，都化作一塊塊幕墻板塊的安裝，讓建筑的模樣越來越清晰。
延安新區全民健身運動中心
解讀 設計亮點

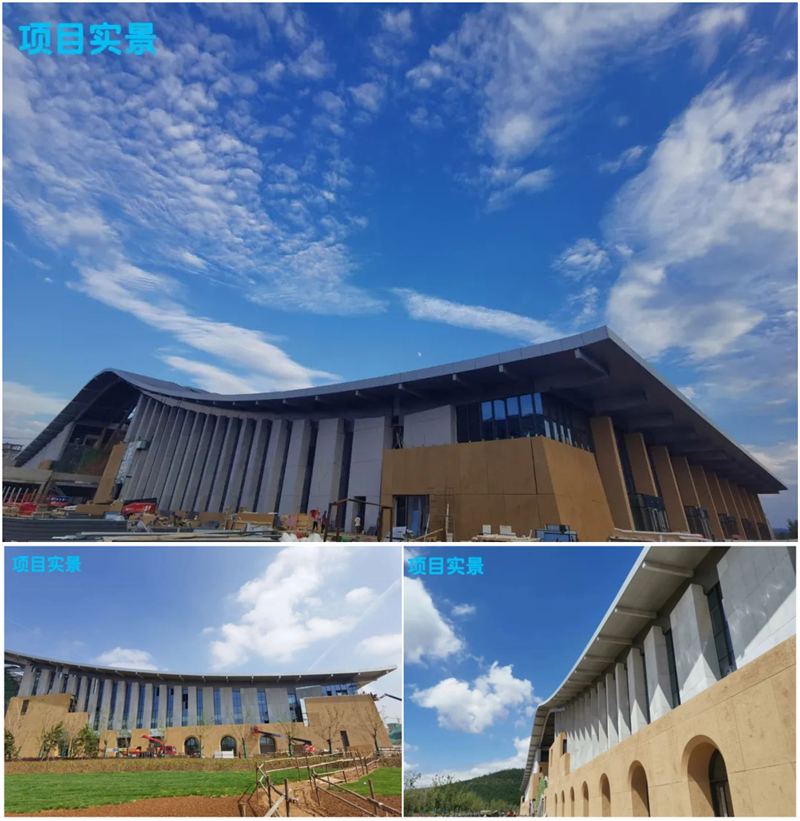

延安全民健身運動中心項目呼應延安新區城市設計中軸線序列對稱打開的總體格局，巧妙利用地形現狀的特點，“順勢而為”。外觀設計高度融合延安文化特點，窯洞、拱元素、黃土的元素與建筑設計巧妙結合，具有地域特色，建筑以陜北黃為主色調，其他色彩點綴。體育館結合建筑設計造型語言的需要，因勢巧借，引入創新的勁性索結構，金屬屋面靈動飄逸，與外立面混凝土掛板相映襯，展現延安傳統與現代科技之美。體育場采用拱桁架、單向鋼梁結構，采光帶即是結構體系，又是功能需要。立面造型即是結構功能，又是延安本土元素。整個項目外立面幕墻效果造型厚重，在符合當?shù)靥厣那疤嵯掠謽O具現代感。
本項目幕墻工程施工范圍包含但不僅限有輕型混凝土掛板幕墻、多系列玻璃幕墻、鋁板幕墻、仿砂巖藝術質感涂料墻、鋁合金門窗、鋁合金百葉、鋁合金裝飾格柵等系統幕墻。
輕型混凝土掛板幕墻
體育館建筑設計為中國建筑設計研究院有限公司，我司幕墻設計團隊從方案階段提前介入設計，幕墻與建筑設計高效結合。設計理念新穎，風格獨樹一幟，現場建筑結構復雜，施工難度很高。
解讀 工程打造
延安全民健身運動中心體育館也是第十四屆全運會國際摔跤比賽項目的舉辦場館，工期緊，任務重。施工現場管理是做好工程各項工作的關鍵，在施工中，我們嚴格按照公司管理制度，認真落實項目部管理崗位責任制，加強對施工現場的各項管理，合理安排施工段，抓好工程質量控制管理工作，建立建全質量體系嚴把質量關。對于重點、難點工程的施工組織設計和專項施工方案嚴格按程序報批，均通過監理工程師審批，并在施工過程中，嚴格按施工方案執行。
01 幕墻結構安裝
幕墻南北面混凝土結構跨度大（18m），幕墻龍骨連接點及龍骨要求高，施工難度極大。幕墻龍骨施工質量實測實量合格率達到96%。施工過程中使用SAP2000軟件，對結構受力進行驗算，優化后的方案各項力學性能滿足設計要求；桁架龍骨頂部采用螺栓連接，降低安裝難度；通過BIM建?？梢暬夹g(shù)對比節點變化，細分到每柱。
02 玻璃幕墻安裝
本項目局部曲面玻璃的加工難度極高，過程中如果稍有瑕疵，就會導致玻璃因承受不住重力直接爆破。為此，廠家一遍遍研究、摸索，經歷十多次失敗才研發成功；南北面清水混凝土柱桁架、傾斜度、角度均不一樣，為做好幕墻結構的定位與安裝，項目部采用先進的科學技術手段，使用機器人協助定位，建立現場紅外線BIM模型，根據紅外線模型點位進行施工，使幕墻骨架施工漏差小于正負1mm，實現了建筑表面流暢無折痕的預期效果。
03 輕型藝術混凝土掛板幕墻安裝

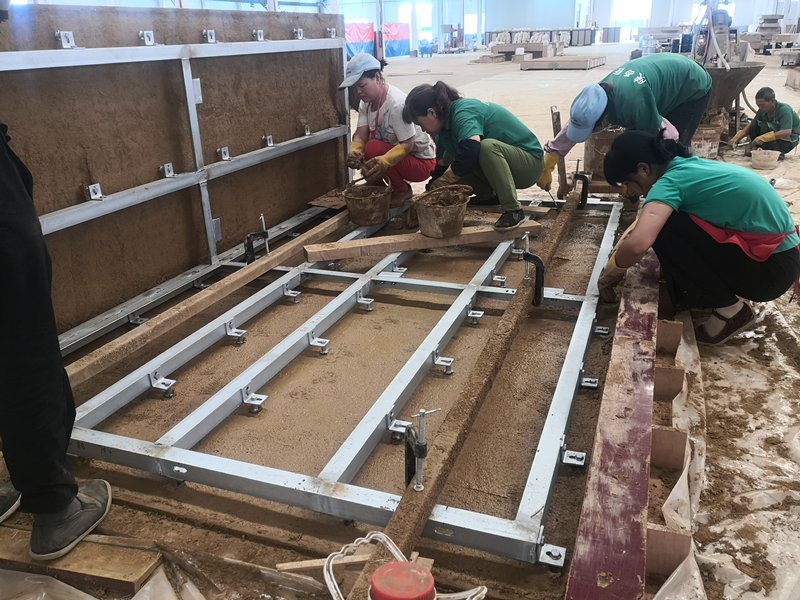

設計師結合延安當?shù)鬲?dú)具特色的地域文化，獨具匠心設計出與之映襯的建筑外立面形象，輕型藝術混凝土掛板幕墻效果首當其沖。輕型藝術混凝土掛板幕墻與傳統的板塊幕墻系統相似。然而由于面板制作材料截然不同，這就決定了它的安裝施工難度較大。
面板
我們通過Sap2000對面板所受荷載的受力分析，面板需要采用30mm厚面板背筋面積不超過0.15平米強度須35MPa才能達到受力要求。以此為基礎我司優化了背副鋼架和背筋的間距。
鋼架
此項目層高為6m,通過受力計算以及安裝空間要求（需要空間調節面板和混凝土結構的公差），鋼架采用矩形方通，框架尺寸布置合理。安裝空間是掛板的背副鋼架調節空間為+10mm/-35mm，鋼架調節空間為+25mm/-35mm。
交接縫
本項目輕質混凝土掛板采用的開縫式做法，主鋼架內外兩層鍍鋅鋼板作為防水層，對幕墻結構保護效果佳，此工藝對幕墻結構及面板施工工藝要求較高，我們采用頂?shù)咨蠅合拢Q向左壓右的做法，拼接口打硅酮耐候密封膠封膠，鍍鋅鋼板與立柱接口位置收螺絲，螺絲頭打膠處理等工藝。
由于場館施工的復雜性，幕墻基本為異形造型，材料規格均為定制加工極為復雜。自2019年9月進場一直步入搶工階段，每天現場施工人數一百多人，2020年初疫情期施工高峰時，施工人數多達二三百人，全程無休假保證項目安全有序施工。
由于十四運時間限制，整個幕墻工程絕對工期短、時間緊、任務重，翔遠裝飾借助公司大平臺資源支持，增加人手，開放綠色通道，項目管理團隊和工人每天三班倒，24小時通宵達旦。大家頂住壓力，逐項攻破難點，保證施工進度，真正體現了翔遠“以客戶為中心”、“共贏”的企業價值觀。
項目部嚴格按照公司的工作計劃部署，認真抓好項目各項管理工作，幾百伙伴、幾十臺蜘蛛車、直/曲臂車、剪刀車、吊車 、汽車吊等設備，連續奮戰春末、仲夏、初秋晝夜四五個月！完成的工程質量均達到品質要求。
以客戶為中心，不懼挑戰，迎難而上是翔遠鐵軍的精神，無論面對多少困難，我們始終堅守初心，為客戶提供最佳服務。翔遠人用匠心與智慧，在陜西這片土地上書寫了精彩篇章，為全國第十四屆全運會的順利舉辦，為我國的城市發展貢獻力量。祝愿十四運圓滿成功！祝愿運動健兒們賽出好成績！
